理解内核源端口选择--UDP

Published at 2022-07-07 | Last Update 2022-07-07

保存端口的数据结构

UDP 使用udp_table保存 udp socket 信息.

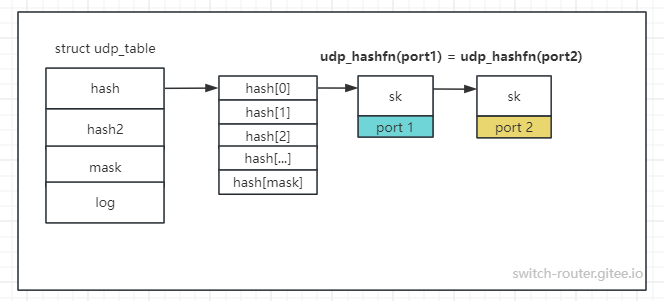

udp_table 包含两张表: hash 和 hash2, 前者仅根据 local port 进行哈希, 后者根据 local port, local address 进行哈希.

关于hash2 的来历, 之前在UDP bind文中有描述, 本文只需要关注hash1即可.

hash1的哈希函数udp_hashfn 是一个简单的取模函数:

static inline u32 udp_hashfn(const struct net *net, u32 num, u32 mask)
{
	return (num + net_hash_mix(net)) & mask;
}

其中 mask 为 hash 表的链表数量减一, 在我本地 mask 值为 2047 (2^11-1), 这说明同一条链上的 sock 的 local port 低 11 位是相同的.

端口选择的时机

UDP 选择源端口的可能的时机有三个: 1. bind() 2. connect() 3. sendto()

这三个时机有先后顺序: 一旦前一个时机已经完成端口选择, 后面将不再进行选择.

bind()

部分 UDP client 应用可能使用bind()绑定本地地址和端口(可以填 0). 如果绑定到端口 0, 则内核会自己选择一个可用的端口. 其调用路径如下:

inet_bind
 |-- __inet_bind
   |-- (local addr bind)
   |-- sk->sk_prot->get_port
     |-- udp_v4_get_port
       |-- udp_lib_get_port
         |-- (local port bind/selection)

这种情况下, 在绑定/选择 local port 时, local addr 已经确定 (这会稍稍影响端口选择的逻辑)

connect()

部分 UDP client 应用可能使用connect()设置对端地址端口, 这样后续发送报文时就不必使用sendto(), 而只需使用send() 即可. 其调用路径如下:

sys_connect
 |-- __sys_connect_file
   |-- inet_dgram_connect
     |-- inet_autobind
       |-- sk->sk_prot->get_port
         |-- udp_v4_get_port
           |-- udp_lib_get_port
             |--  (local port selection)
     |-- (local addr selection)

这种情况下, 在选择 local port 时, local addr 尚未确定.

sendto()

如果 UDP client 应用没有既没有bind(), 也没有connect(), 那么在sendto()时, 内核才会进行源端口选择.

sys_sendto
 |-- sock_sendmsg
   |-- sock_sendmsg_nosec
     |-- inet_sendmsg
       |-- inet_send_prepare
         |-- inet_autobind
           |-- sk->sk_prot->get_port
             |-- udp_v4_get_port
                |-- udp_lib_get_port
                  |--  (local port selection)
     |-- (local addr selection)

与上一种情况类似, 这种情况下, 在选择 local port 时, local addr 尚未确定.

如何端口选择

从上面的分析可以看出, 无论是什么时机触发, 内核最终都是在udp_lib_get_port中进行端口选择.

udp_lib_get_port的目标是从sysctl net.ipv4.ip_local_port_range的范围内找到一个与已使用端口不冲突的端口.

端口冲突的判断条件

首先, 端口冲突判断的范围仅限 UDP 内部, 与 TCP 无关. 可以存在 UDP sock 和 TCP sock 保存相同的四元组.

其次, 在 UDP 内部, 冲突是指 local addr 与 local port 相同. 因此, 可以存在两个 UDP sock, 绑定到不同的 local addr 以及相同的 local port.

但需要注意, 如果在选择 local port 时, local addr 尚未确定 (对应connect()或sendto()两种情况), local addr 将视之与所有地址相同, 内核将避免选择的 local port 与所有潜在的 local port + local addr 冲突.

总结起来就是:

已存在的 sock       正在进行选择的 sock         结果
1.1.1:50000       127.0.0.1:50000           可用
1.1.1:50000       1.1.1.1:50000             冲突
1.1.1:50000       0.0.0.0:50000             冲突

端口选择过程

UDP 端口选择的过程在历史上经过了几次变化.

第一次更新: udp: Improve port randomization 第二次更新: udp: optimize bind(0) if many ports are in use

第一次更新前–在最短链上选择

内核将遍历 UDP_HTABLE_SIZE(128) 条链，并找到其中最短的一条, 此时低 7 位就确定了, 接着在再将ip_local_port_range范围内每隔 UDP_HTABLE_SIZE 的端口作为候选端口，检查它与该链上其他 sock 是否冲突, 直到找到一个不冲突的端口.

可以看出, 这种方法的效率是比较低的, 因为每次选择都需要遍历所有链表.

第二次更新前–深度优先搜索

内核在ip_local_port_range范围内随机选择一个端口作为候选端口, 检查它是否与所属链上的其他 sock 冲突, 如果冲突, 就重新随机选择一个.

这种方法的缺点是一旦随机到比较长的链, 候选端口冲突的概率会较大, 这样就会反复进行加锁解锁.

This is because we do about 28000 scans of very long chains (220 sockets per chain), with many spin_lock_bh()/spin_unlock_bh() calls.

现在—bitmap

第二次更新最大变化是引入 bitmap, 修改了 udp_lib_lport_inuse 的实现.

旧的 udp_lib_lport_inuse 只能检测候选端口是否与链上的其他 sock 冲突, 而新的 udp_lib_lport_inuse 会得出链上已占用端口组成的 bitmap (这些端口的低 11 位是相同的).

然后内核即可从 bitmap 中找到一个未使用的端口.

与更新前的区别在于: 更新前是先选一个答案再检查答案是否正确, 如果错误就重来; 更新后是先排除所有错误答案(已使用端口), 再选择. 效率熟高, 不言自明.
