ONOS 事件子系统
本文先介绍ONOS事件子系统的实现原理, 再介绍如何在自己的服务中利用它实现业务的解耦。
为什么需要它
ONOS的事件子系统可以理解为消息总线，各个服务都可以利用它提供的订阅-发布特性与其他服务进行消息通信。
假如没有这套机制，比如服务A想通知服务B一个消息。A就需要显式地调用B暴露的接口, 并且这个过程还只能在A的上下文执行，且它还是同步而不是异步的。
这还只是两个服务的情况，这时再加入一个服务C也想收到这个消息，就需要修改服务A的实现，这实在不优雅。
实现原理
Event 与 Event Sink

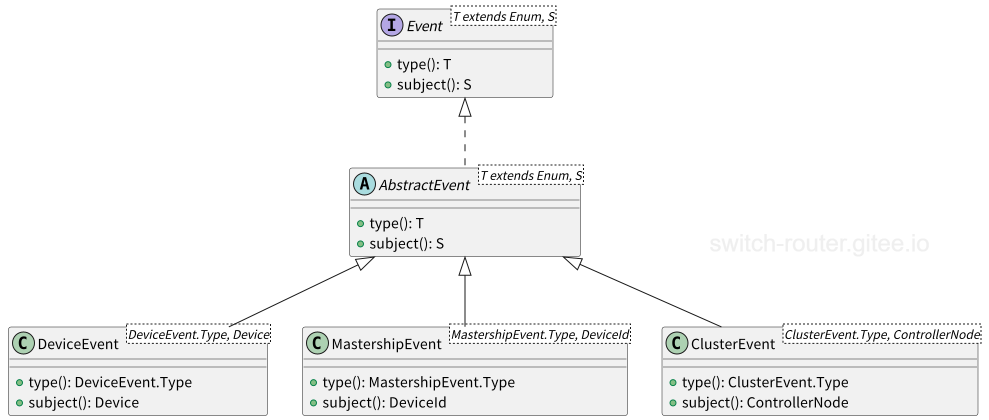

ONOS 中有很多现成的 Event 类型, 如 DeviceEvent、MastershipEvent、ClusterEvent, 我们所说的发布或接收事件就是实例化这些类进行操作

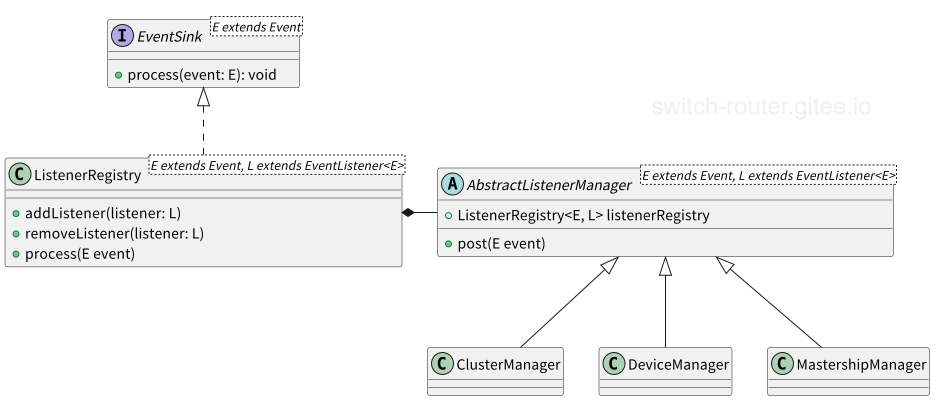

Event Sink (事件槽) 接口则表示响应特定 Event 类型的 handler. Event Sink 的类型与 Event 一一对应。Event Sink 是由事件发布者管理.
举个例子, 管理设备的 DeviceManager 负责 DeviceEvent，它会有一个 listener registry 注册表，它记录了其他哪些服务对 DeviceEvent 感兴趣.
发布事件
当某服务需要发布事件时，需要调用父类 AbstractListenerManager 的 post() 接口, 这会将事件转交给 EventDeliveryService
class AbstractListenerManager<E extends Event, L extends EventListener<E>>
implements ListenerService<E, L> {
...
@Reference(cardinality = ReferenceCardinality.MANDATORY)
protected EventDeliveryService eventDispatcher;
protected void post(E event) {
if (event != null && eventDispatcher != null) {
eventDispatcher.post(event);
}
}

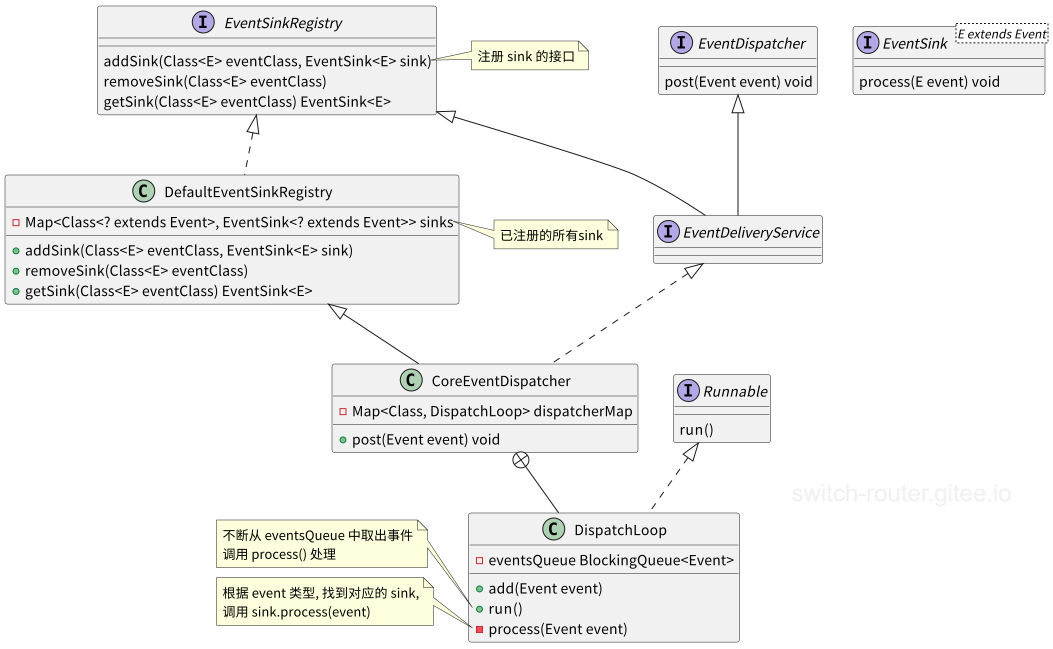

EventDeliveryService在ONOS中的实现是CoreEventDispatcher, 其 UML 关系如下图所示
(重点关注CoreEventDispatcher和其父类DefaultEventSinkRegistry和其内部类DispatchLoop)
CoreEventDispatcher是Event的交通枢纽, ONOS 系统中的所有Event都会在这里分发.
CoreEventDispatcher定义了3个 DispatchLoop, 每个DispatchLoop运行在不同的线程.
不同的Event类型在不同的DispatchLoop进行 分发, 这个映射关系是固定写的.
如DeviceEvent对应topologyDispatcher…没有出现在这里的Event将会使用默认的defaultDispatcher
public class CoreEventDispatcher extends DefaultEventSinkRegistry
implements EventDeliveryService {
...
private DispatchLoop topologyDispatcher = new DispatchLoop("topology");
private DispatchLoop programmingDispatcher = new DispatchLoop("programming");
private DispatchLoop defaultDispatcher = new DispatchLoop("default");
private Map<Class, DispatchLoop> dispatcherMap =
new ImmutableMap.Builder<Class, DispatchLoop>()
.put(TopologyEvent.class, topologyDispatcher)
.put(DeviceEvent.class, topologyDispatcher)
.put(LinkEvent.class, topologyDispatcher)
.put(HostEvent.class, topologyDispatcher)
.put(FlowRuleEvent.class, programmingDispatcher)
.put(IntentEvent.class, programmingDispatcher)
.build();
private Set<DispatchLoop> dispatchers =
new ImmutableSet.Builder<DispatchLoop>()
.addAll(dispatcherMap.values())
.add(defaultDispatcher)
.build();
服务在发布事件时, 会调用eventDispatcher.post(event). 这里可以看出，它就是将事件放到该类型事件对应的DispatchLoop的队列中.
public void post(Event event) {
if (!getDispatcher(event).add(event)) {
log.error("Unable to post event {}", event);
}
}
而在 DispatchLoop 自身的线程上下文, 就是不停地从队列中取出事件, 再找到该类型对应的已注册的 EventSink 进行 process()
public void run() {
log.info("Dispatch loop({}) initiated", name);
while (!stopped) {
try {
// Fetch the next event and if it is the kill-pill, bail
Event event = eventsQueue.take();
if (event != KILL_PILL) {
process(event);
}
} catch (InterruptedException e) {
log.warn("Dispatch loop interrupted");
} catch (Exception | Error e) {
log.warn("Error encountered while dispatching event:", e);
}
}
log.info("Dispatch loop({}) terminated", name);
}
private void process(Event event) {
EventSink sink = getSink(event.getClass());
if (sink != null) {
lastSink = sink;
stopwatch.start();
sink.process(event);
stopwatch.reset();
} else {
log.warn("No sink registered for event class {}",
event.getClass().getName());
}
}
注册 Event Sink
事件的发布者需要提前向EventDeliveryService注册Event Sink
如DeviceManager.java中的eventDispatcher.addSink(DeviceEvent.class, listenerRegistry)
如MastershipManager.java中的eventDispatcher.addSink(MastershipEvent.class, listenerRegistry)
Event Sink 的 process
这里的逻辑很简单, 就是遍历所有订阅了这个事件的 listener, 调用它们各自的event()方法
public class ListenerRegistry<E extends Event, L extends EventListener<E>>
implements ListenerService<E, L>, EventSink<E> {
...
public void process(E event) {
for (L listener : listeners) {
try {
lastListener = listener;
lastStart = System.currentTimeMillis();
if (listener.isRelevant(event)) {
listener.event(event);
}
lastStart = 0;
} catch (Exception error) {
reportProblem(event, error);
}
}
}
事件的监听
事件的监听分为两部分:
- 发布者提供注册监听的接口
- 订阅者需要调用该接口

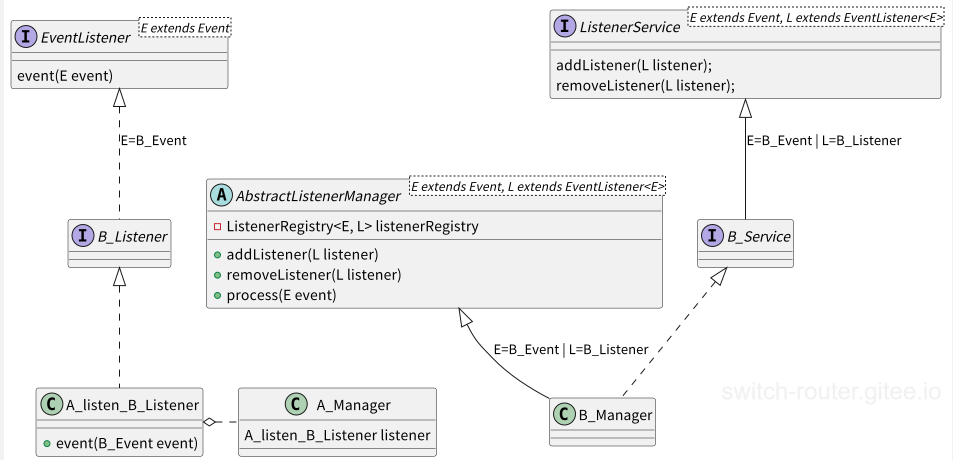

下图表示服务A (A_Manager)监听了服务B(B_Manager)的事件.
事件发布者 B 通过继承 AbstractListenerManager, 实现了 addListner 等接口, 再通过 B_Service 对外暴露这些接口
这样, 服务A便可以调用服务B暴露的接口向服务B注册 listener
@Reference(cardinality = ReferenceCardinality.MANDATORY)
public B_Service b_Service;
A_listen_B_Listener listener = new A_listen_B_Listener();
b_Service.addListener(listener);
应用
下面是一个更加完善的例子: 服务B对外发布 EVENT_B_X 事件, 并携带 B_Extra 类型的额外数据, 服务A监听这些事件进行不同的处理.
定义 B_Event 事件
public class B_Event extends AbstractEvent<B_Event.Type, B_Extra> {
public enum Type {
EVENT_B_1,
EVENT_B_2,
EVENT_B_3
}
public B_Event(Type type, B_Extra extra) {
super(type, extra);
}
...
}
定义 B_Listener 接口
public interface B_Listener extends EventListener<B_Event> {
}
让 B_Service, 继承 ListenerService
public interface OvsService extends ListenerService<B_Event, B_Listener>{
...
}
服务B中在需要的位置加入发布事件
public class B_Manager extends AbstractListenerManager<B_Event, B_Listener>
implements B_Service
{
...
post(new B_Event(EVENT_B_1, extra));
}
服务A 实现服务B 相关事件的处理逻辑.
public class A_Manager implements A_Service {
@Reference(cardinality = ReferenceCardinality.MANDATORY)
public B_Service b_Service;
private final A_listen_B_Listener listener = new A_listen_B_Listener();
b_Service.addListener(listener);
private class A_listen_B_Listener implements B_Listener {
@Override
public void event(EVENT_B_1 event) {
B_Extra extra = event.subject();
switch (event.type()) {
case EVENT_B_1:
...
case EVENT_B_2:
...
case EVENT_B_3:
...
default:
break;
}
}
}
}
