TCP BBR 实现原理--Probe RTT
本系列使用内核代码版本均为 4.9.1 , 也就是 BBR 刚进入内核的版本
特别注意: 本文贴出代码是经过了简化, 以方便理解主要流程.
本文的中心是 Probe RTT.BBR 每 10s 中就有 200ms 处于的这个过程中.

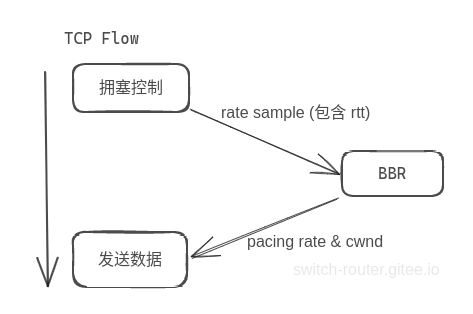

输入与输出
BBR 从 TCP 拿到 rate sample 信息, 其中就包含了 TCP 测量的 RTT 数据，BBR 处理后，通过设置拥塞窗口影响 TCP 的报文发送
RTT 的来源
BBR 始终保存当前连接最小的 rtt, 而 rtt 的原始数据由 TCP 在收到 (s)ack 后估算的 rs->rtt_us 提供
注意, BBR 使用是真实探测的值, 而不是经过平滑的 srtt. 主要原因是 srtt 只管 ack, 对 sack 视而不见，而 BBR 则对 (s)ack 一视同仁.
刷新 RTT
每次 BBR 收到输入的 rtt , 都会与已保存的 min_rtt 相比较, 如果输入值更小， 就保存新值, 并记录此刻的时间戳
void bbr_update_min_rtt(struct sock *sk, const struct rate_sample *rs) {
......
if (rs->rtt_us >= 0 &&
(rs->rtt_us <= bbr->min_rtt_us)) {
bbr->min_rtt_us = rs->rtt_us;
bbr->min_rtt_stamp = tcp_time_stamp;
}
......
}
进入 Probe RTT 模式
一旦 10s 内, BBR 保存的最小 min_rtt 没有刷新, BBR 就强制进入 Probe RTT 模式. 将 bbr->probe_rtt_done_stamp 表示 PROBE RTT 结束时间戳, 它之后会在 Probe RTT 真正启动时, 设置为启动时间 + 200ms ( PROBE Rtt 阶段至少持续 200ms)
void bbr_update_min_rtt(struct sock *sk, const struct rate_sample *rs) {
...
filter_expired = after(tcp_time_stamp, bbr->min_rtt_stamp + bbr_min_rtt_win_sec * HZ);
if (filter_expired & !bbr->idle_restart && bbr->mode != BBR_PROBE_RTT) {
bbr->mode = BBR_PROBE_RTT; /* dip, drain queue */
...
bbr->probe_rtt_done_stamp = 0;
}
...
}
启动 Probe RTT 200ms 计时
注意, 进入 Probe RTT 模式后，内核会为其设置退出时机, 根据设计, BBR 的 Probe RTT 至少需要持续 200ms, 而这个 200ms 是从 in flight 的报文不大于 bbr_cwnd_min_target (值为 4 ) 才开始计时。如果此时 in flight 的报文超过4, 则此时虽然进入了Probe RTT 模式, 但却不会算在 200ms 内。只有当这两个条件都满足时, 200ms 计时开始, bbr->probe_rtt_done_stamp被设置为 200ms 以后, 再将此时的 tp->delivered 拍照保存到 bbr->next_rtt_delivered,
void bbr_update_min_rtt(struct sock *sk, const struct rate_sample *rs) {
...
if (bbr->mode == BBR_PROBE_RTT) {
/* Maintain min packets in flight for max(200 ms, 1 round). */
if (!bbr->probe_rtt_done_stamp && // 启动200ms计时条件1
tcp_packets_in_flight(tp) <= bbr_cwnd_min_target) { // 启动200ms计时条件2
bbr->probe_rtt_done_stamp = tcp_time_stamp +
msecs_to_jiffies(bbr_probe_rtt_mode_ms);
bbr->probe_rtt_round_done = 0;
bbr->next_rtt_delivered = tp->delivered;
}
...
}
}
Probe RTT 生效
当 BBR 的进入 Probe RTT 模式, 会严格限制报文发送速率, 这是通过设置 TCP 的 tp->snd_cwnd (拥塞窗口) 实现的, 把它设置到不超过 bbr_cwnd_min_target 这样这条连接的报文会迅速减少, 当减少到 bbr_cwnd_min_target 后, 即可设置 200ms 的退出时机
bbr_main
|-- bbr_set_cwnd
|-- if (bbr->mode == BBR_PROBE_RTT) /* drain queue, refresh min_rtt */
tp->snd_cwnd = min(tp->snd_cwnd, bbr_cwnd_min_target);
Probe RTT 退出
BBR 退出 Probe RTT 模式需要满足两个条件: 1. 已经经过了一轮报文往返 (收到了一个在启动 Probe RTT 模式之后发送的报文的 ack) 2. 持续了 200ms
BBR 在开始 200ms 计时的时候, 将tp->delivered 拍照保存到 bbr->next_rtt_delivered. 因此如果之后确认一个启动计时之后的报文成功送达, 则可确认已经经过了一个完整报文往返周期。下面的代码中 bbr->round_start = 1, 表示这是新的报文
bbr_update_bw(struct sock *sk, const struct rate_sample *rs) {
bbr->round_start = 0;
if (!before(rs->prior_delivered, bbr->next_rtt_delivered)) {
bbr->next_rtt_delivered = tp->delivered;
bbr->rtt_cnt++;
bbr->round_start = 1;
...
}
...
}
当 Probe RTT 进行退出检查时, 会同时检测两个条件是否满足, 如果满足, 就使用 bbr_reset_mode 返回进入 Probe RTT 模式之前的模式
void bbr_update_min_rtt(struct sock *sk, const struct rate_sample *rs) {
...
if (bbr->mode == BBR_PROBE_RTT) {
if (...)
...
else if (bbr->probe_rtt_done_stamp) {
if (bbr->round_start)
bbr->probe_rtt_round_done = 1;
if (bbr->probe_rtt_round_done &&
after(tcp_time_stamp, bbr->probe_rtt_done_stamp)) {
bbr->min_rtt_stamp = tcp_time_stamp;
bbr->restore_cwnd = 1; /* snap to prior_cwnd */
bbr_reset_mode(sk);
}
}
}
总结
本文分析了内核 BBR 中 Probe RTT 模式的整个运行过程, 包括启动、生效、结束几个过程的条件和时机.
